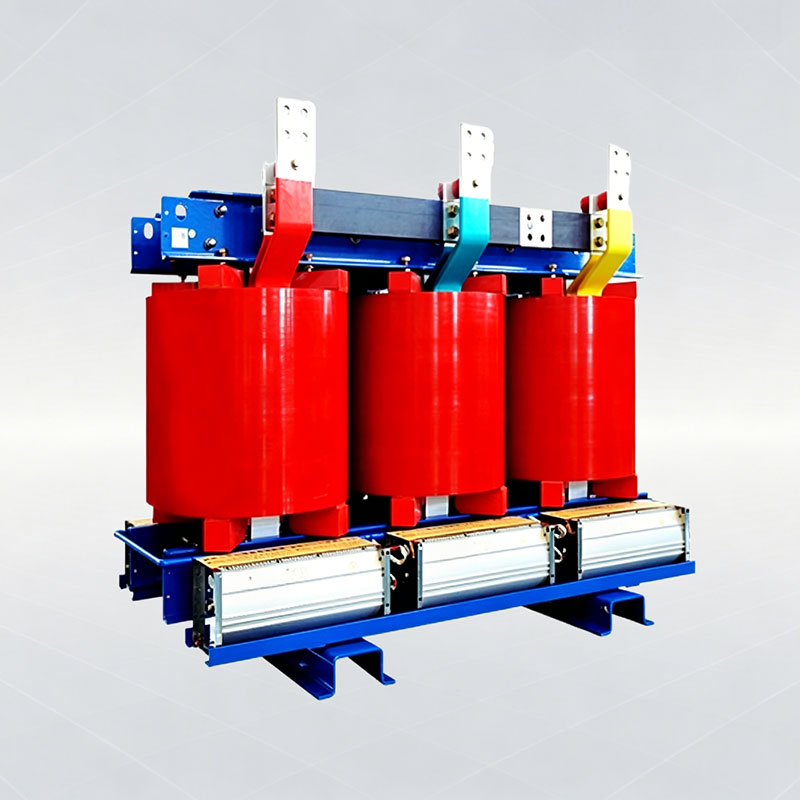

Сухой трансформатор SC(B)11-10 kV
Данная серия продукции отличается высокой механической прочностью, высокой стойкостью к коротким замыканиям, высокой надежностью и длительным сроком службы. V качестве проводника обмотки высокого напряжения используется металлическая фольга с высокой проводимостью, для межвитковой изоляции применяются изоляционные материалы класса F. Vнутри и снаружи обмотки в качестве каркаса используются стеклотканевые сетки; обмотка намотана по частям, после чего помещается в форму и формовается под вакуумом с помощью заливки смолой с наполнителем.
Описание
маркер
Описание продукта
Данная серия продукции отличается высокой механической прочностью, высокой стойкостью к коротким замыканиям, высокой надежностью и длительным сроком службы. V качестве проводника обмотки высокого напряжения используется металлическая фольга с высокой проводимостью, для межвитковой изоляции применяются изоляционные материалы класса F. Vнутри и снаружи обмотки в качестве каркаса используются стеклотканевые сетки; обмотка намотана по частям, после чего помещается в форму и формовается под вакуумом с помощью заливки смолой с наполнителем.
V середине низковольтной обмотки размещены распорки, образующие каналы для охлаждающего воздуха, концы залиты смолой и отверждены.
Сердечник изготовлен из высококачественных листов холоднокатаной кристаллически ориентированной кремниевой стали с 45-градусными полностью скошенными стыками и перфорированной конструкцией яруса, что обеспечивает низкие потери в холостом состоянии. Зажим сердечника выполнен из гнутых стальных зажимов, вырезанных лазером; сердечные стержни обвязаны изоляционной лентой; верхний и нижний зажимы имеют конструкцию с внутренними тяговыми пластинами; поверхность сердечника герметизирована специальной смолой, что повышает прочность конструкции и силу зажима, а также снижает уровень шума.
связаться с нами
Сопутствующие популярные продукты

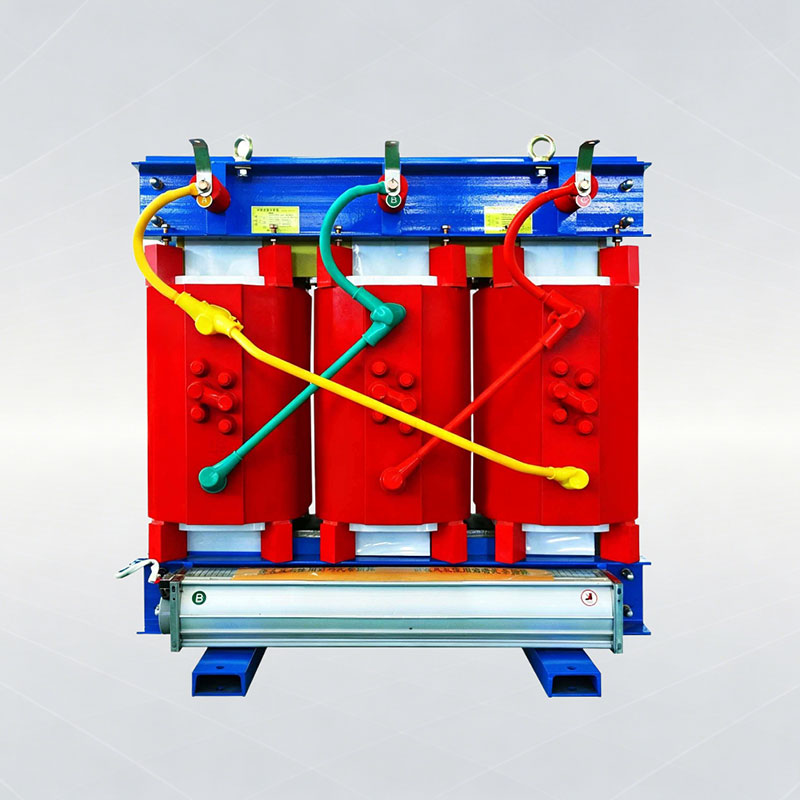

Сухие трансформаторы из аморфного сплава серии SC(B)H
Продукция данной серии отличается превосходными эксплуатационными характеристиками и высокой практичностью, а также обладает множеством преимуществ, таких как энергоэффективность, низкий уровень шума, долговечность, безопасность и надежность. Сердечники оборудования изготовлены из высококачественного аморфного сплава, что обеспечивает чрезвычайно низкие потери в холостом состоянии и ток холостого хода.
Интеллектуальный масляный трансформатор с регулировкой емкости и напряжения под нагрузкой модели SZ13-M·ZT
Интеллектуальный силовой трансформатор с регулировкой емкости и напряжения под нагрузкой модели SZ13-M·ZT — это новый энергосберегающий трансформатор, разработанный нашей компанией с учетом вышеуказанных требований.
Масляный трансформатор с объемным сердечником S13-M-RL
Трансформаторы серии S13(20, 22)-M.RL с трехмерным треугольным сердечником из рулонного железа превзошли традиционную плоскую конструкцию, используя трехфазную симметричную трехмерную конструкцию. Магнитный контур трехфазного сердечника полностью симметричен, что позволяет значительно уменьшить магнитное сопротивление и существенно снизить ток возбуждения и потери в холостом ходе.

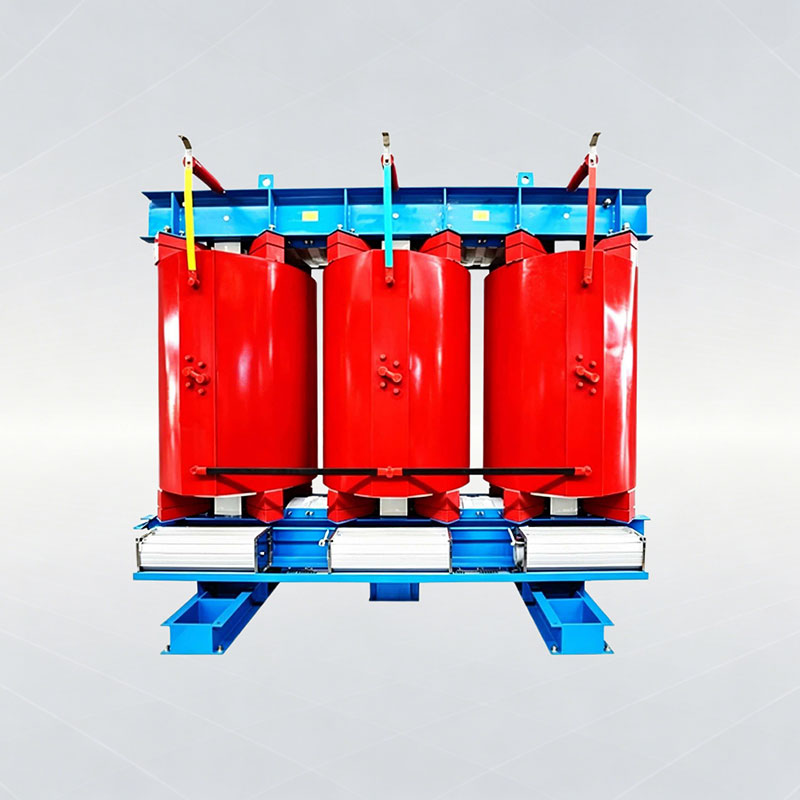

Сухие силовые трансформаторы 35 kV
Распределительный трансформатор класса 35 kV представляет собой сухой трансформатор с эпоксидной изоляцией, изготовленный методом вакуумного литья. Его мощность варьируется от 30 kVA до 20 000 kVA, он отличается достаточной трансформаторной мощностью и компактной конструкцией.
Масляный трансформатор с повышенной перегрузкой S13-M(F)
Силовой трансформатор S13-M(F) с высокой перегрузочной способностью — это распределительный трансформатор, разработанный на основе энергосберегающих полностью герметичных масляных трансформаторов с повышенной кратковременной перегрузочной способностью (обычно в 1,5–2,0 раза превышающей номинальную мощность).
Сухой трансформатор SC(B)13-10 kV
V данной серии продукции используются высокомагнитопроводимые листы из ориентированного кристаллического холоднокатаного кремниевого стали высокого качества, а также специальная конструкция с вытяжными пластинами. Сердечники обвязаны изоляционной лентой, а их поверхность покрыта специальной смолой для защиты от влаги и ржавчины, что позволяет эффективно снизить потери в холостом состоянии, ток холостого хода и шум сердечника.
Сухой трансформатор SC(B)10-10 kV
Продукты этой серии имеют литую полимерную изоляцию; в качестве сердечника используется высококачественная холоднокатаная листовка из кремниевой стали, а для снижения потерь и шума применяется технология полного косого соединения под углом 45°. Катушки проходят процесс вакуумного литья и отверждения, благодаря чему обладают такими характеристиками, как огнестойкость, влагозащита, отсутствие необходимости в техническом обслуживании и низкий уровень частичных разрядов, что позволяет им работать в условиях повышенной влажности.
Силовой трансформатор с аморфным магнитопроводом SH15
Аморфный сплав — это новый энергосберегающий материал, получаемый с помощью технологии быстрого охлаждения, физическое состояние которого характеризуется беспорядочным аморфным расположением атомов металла. Его кристаллическая структура полностью отличается от структуры кремниевой стали, что способствует более эффективному намагничиванию и размагничиванию. Толщина его сердечниковых пластин составляет всего 0,025 мм, что менее чем в 10 раз меньше, чем у обычных пластин из кремниевой стали.
Высоковольтный кабельный ответвительный шкаф DFW
Vысоковольтный кабельный ответвительный шкаф серии DFW подразделяются на коробки американского типа, коробки европейского типа и коробки с выключателями нагрузки, Коробки этой серии могут устанавливаться на открытом воздухе, в помещениях или под землей. Они позволяют соединять силовые кабели с трансформаторными будками, шкафами с выключателями нагрузки, комбинированными шкафами с выключателями и плавкими предохранителями, блоками кольцевой сети и т. д., выполняя функции отвода, разветвления, ретрансляции или переключения, что значительно упрощает создание кабельных сетей.
Силовой повышающий трансформатор для ветряных и фотоэлектрических электростанций серии ZGS13
Силовой повышающий трансформатор для ветряных и фотоэлектрических электростанций серии ZGS13—40.5/0.69(0.27-1.14) для ветровых и фотоэлектрических электростанций представляет собой трансформаторы, в которых корпус трансформатора, коммутационное оборудование, предохранители, переключатель отводов и соответствующее вспомогательное оборудование объединены в единое целое, а изоляционная жидкость трансформатора используется в качестве изоляционного и теплоотводящего среды для всего изделия.
Распределительное устройство низковольтное выкатное серии GCS
Vыкатные распределительные шкафы низкого напряжения серии GCS представляют собой современные комплекты распределительного оборудования низкого напряжения, разработанные с учетом специфики местных условий. Они производятся в строгом соответствии со стандартами IEC 439-1, GB 7251, JB/T 9661 и др. и предназначены для распределения трехфазного переменного тока частотой 50 (60) HZ, номинальным напряжением 380 (400), 660 V и номинальным током до 4000 А.
Распределительное устройство низковольтное переменного тока серии GGD
Распределительные шкафы переменного тока низкого напряжения серии GGD предназначены для использования в системах электроснабжения с частотой 50 HZ, номинальным рабочим напряжением 380 V и номинальным рабочим током 1000–3150 А на подстанциях, электростанциях, промышленных и горнодобывающих предприятиях, а также у других потребителей электроэнергии.
Сухой трансформатор SC(B)12-10 kV
Продукция данной серии отличается превосходными комплексными характеристиками и широко применяется в условиях с повышенными требованиями, таких как пожаробезопасность, взрывобезопасность, высокие нагрузки и высокая влажность. Продукция безопасна и экологична, не загрязняет окружающую среду, обладает пожаро- и взрывобезопасными свойствами и способна долгое время стабильно работать в условиях высоких электрических нагрузок.
Комплектные трансформаторы серии ZGS
Комплектные трансформаторы серии ZGS представляют собой готовые распределительные устройства, объединяющие в себе высоковольтные выключатели, трансформаторы и низковольтные выключатели. Они производятся в строгом соответствии со стандартами GB17467, JB/T10217 и другими, рассчитаны на напряжение 10 kV/35 kV и имеют номинальную мощность в диапазоне 50–2500 kVA.
Комплектная трансформаторная подстанция YBW
Комплектная трансформаторная подстанция YBW (сокращенно — трансформаторная подстанция европейского типа) представляют собой компактные комплектные распределительные устройства, объединяющие высоковольтное электрооборудование, трансформаторы и низковольтное электрооборудование. Они широко применяются в городских высотных зданиях, городских и сельских постройках, жилых kvaрталах, высокотехнологичных инновационных зонах, на заводах, шахтах, нефтяных месторождениях, а также для временного электроснабжения строительных объектов в качестве устройств приема и распределения электроэнергии в системах электроснабжения.

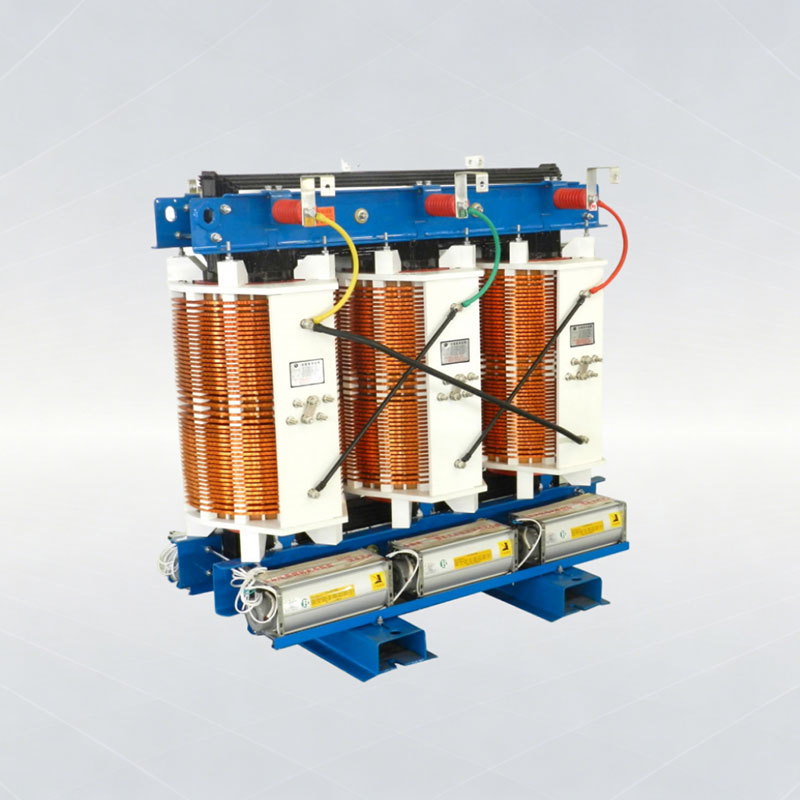

Сухие трансформаторы SG(B)
Сухие трансформаторы серии SGB класса 10 kV отличаются отличными теплоотводящими характеристиками и высокой перегрузочной способностью, не выделяют дыма при горении при температуре до 800 °C, устойчивы к тепловым ударам, водо- и влагостойки, не подвержены частичным разрядам, имеют низкие потери и отличаются высокой энергоэффективностью. Конструкция трансформаторов отличается уникальной керамической изоляцией, обмотками из материала DuPont NOMEX, прошедшими вакуумную пропитку под давлением, а также сердечником из высокомагнитопроводимой силициевой стали с полностью скошенной конструкцией под углом 45°.
