Как выбрать между сухой и масляный трансформатор?

Краткий ответ: где и почему выбирают сухой или масляный трансформатор

Выбор между сухим и масляным силовым трансформатором зависит от трех факторов: места установки (помещение или улица), требований пожарной безопасности и бюджета на обслуживание. Если оборудование будет стоять внутри здания, в торговом центре или на заводе с людьми — берите сухой силовой трансформатор. Если трансформаторная подстанция находится на открытом воздухе, в отдельном здании или в зоне с высокими пиковыми нагрузками — выбирайте герметичный масляный трансформатор.

Это не просто вопрос цены. Ошибка в выборе типа изоляции приводит к тому, что через 3–5 лет эксплуатации вы либо переплачиваете за кондиционирование помещения для «масляника», либо сталкиваетесь с невозможностью безопасной замены обмоток у «сухого» трансформатора при перегрузках. В нашей практике был случай, когда застройщик жилого комплекса сэкономил 15% на закупке, установив масляные трансформаторы в подземном паркинге без должной вентиляции. Результат — отказ согласования со стороны пожарного надзора и дорогостоящий демонтаж. Чтобы избежать таких рисков, нужно смотреть на технические параметры, а не только на первоначальную стоимость.

Конструкция и принцип охлаждения: фундаментальные отличия

Понимание физики процессов помогает принять взвешенное решение. Главное различие кроется в среде, которая отводит тепло от сердечника и обмоток, а также обеспечивает электрическую изоляцию.

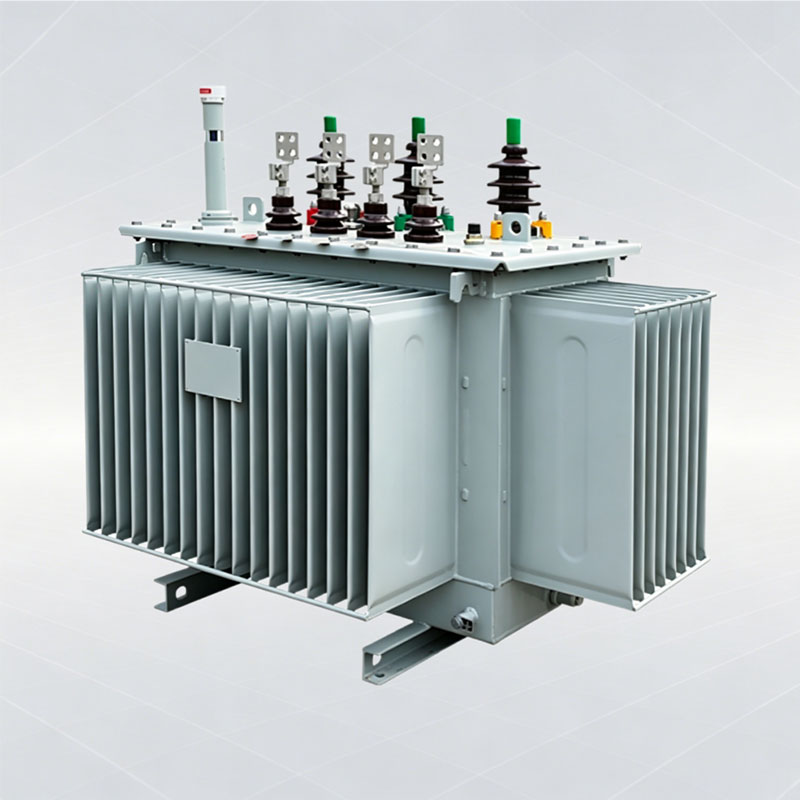

Масляные трансформаторы: классика надежности

В масляных трансформаторах активная часть погружена в бак, заполненный специальным трансформаторным маслом. Масло выполняет двойную функцию: оно является диэлектриком (изолятором) и теплоносителем. При нагреве масло циркулирует естественным образом или принудительно (с помощью насосов), передавая тепло стенкам бака, которые охлаждаются воздухом.

Преимущество такой схемы — высокая теплоемкость. Масло эффективно отводит тепло даже при кратковременных перегрузках в 1.5–2 раза от номинала. Однако есть нюанс: масло стареет, окисляется и требует регулярного лабораторного анализа. Кроме того, масло горюче. Хотя современные герметичные модели (например, серии S13-M-RL) минимизируют контакт масла с кислородом, риск возгорания при пробое изоляции остается. Это накладывает жесткие ограничения на размещение таких устройств в жилых или общественных зданиях.

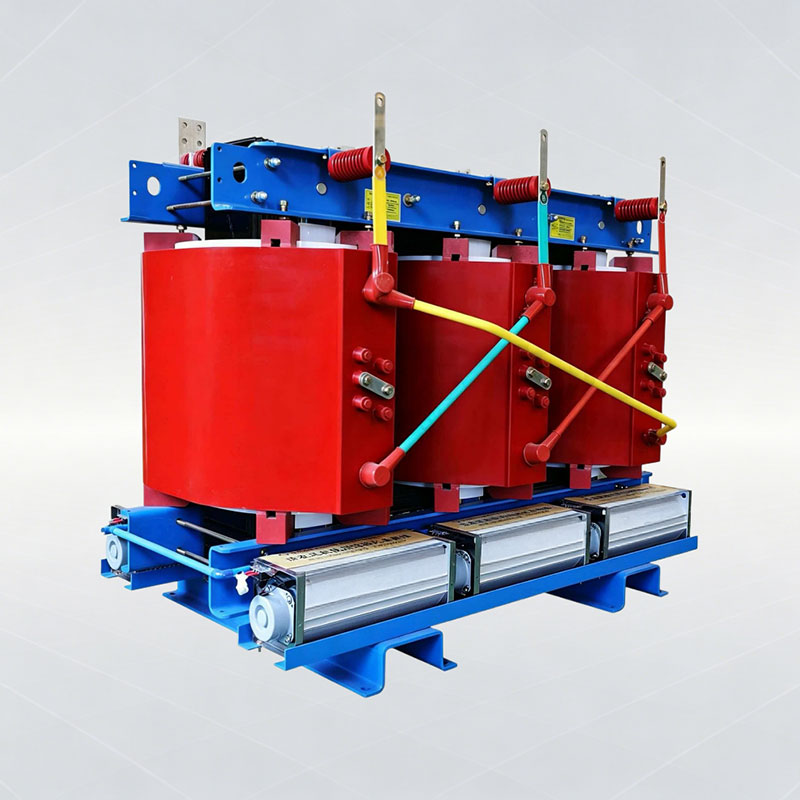

Сухие трансформаторы: безопасность и экологичность

Сухой силовой трансформатор использует для изоляции твердые диэлектрические материалы: эпоксидную смолу, номекс или специальные лаки. Обмотки заливаются компаундом или пропитываются вакуумным способом. Охлаждение происходит непосредственно через воздух, омывающий поверхность обмоток.

Ключевое преимущество — негорючесть. Эпоксидная смола самозатухает при прекращении воздействия открытого пламени. Это делает сухие трансформаторы единственно возможным вариантом для установки внутри торговых моллов, больниц, офисных небоскребов и метрополитена. Они не требуют маслосборников (ям для сбора аварийного разлива), что экономит место при строительстве подстанции. Однако воздух хуже отводит тепло, чем масло. Поэтому сухие трансформаторы более чувствительны к перегрузкам и качеству вентиляции в помещении. Если вентиляция остановится, температура обмоток критически вырастет за считанные минуты.

Сравнительный анализ: таблица технических характеристик

Чтобы систематизировать данные, мы подготовили сравнение по ключевым эксплуатационным параметрам. Обратите внимание на строку «Стоимость жизненного цикла» — она часто важнее цены покупки.

Из таблицы видно: если у вас есть отдельное помещение на улице и бюджет на периодическое обслуживание — масляный вариант выигрывает по надежности при перегрузках. Если же каждый квадратный метр площади стоит дорого, а требования пожарных строгие — сухой силовой трансформатор становится безальтернативным выбором.

Экономика владения: скрытые расходы и окупаемость

Многие закупщики смотрят только на цену оборудования. Это ошибка. Масляный трансформатор обычно дешевле аналогичного сухого на 20–30%. Но давайте посчитаем полную стоимость владения (TCO).

Для масляного трансформатора вам потребуется:

• Строительство фундамента с маслосборником (бетон, гидроизоляция). Это увеличивает стоимость монтажных работ на 15–20%.
• Ежегодный лабораторный анализ масла (химия, работа специалистов).
• Страховые взносы могут быть выше из-за класса пожарной опасности объекта.

Для сухого трансформатора:

• Не нужен маслосборник. Можно ставить прямо на пол первого этажа или на перекрытие (с учетом веса).
• Требуется система принудительной вентиляции помещения. Расходы на электроэнергию для вентиляторов круглый год.
• Периодическая очистка обмоток от пыли сжатым воздухом или пылесосом (раз в полгода-год).

В долгосрочной перспективе (7–10 лет) разница в стоимости нивелируется. Более того, современные сухие модели, такие как SC(B)12, производимые компанией ООО «Хэнань Тяньли Электрическое Оборудование», имеют сниженные потери холостого хода. Использование аморфных сплавов или качественной холоднокатаной стали позволяет экономить до 40% энергии на собственных потерях по сравнению со старыми моделями. Для предприятия, работающего 24/7, эта экономия может покрыть разницу в цене закупки уже через 3–4 года.

Как выбрать производителя и избежать брака

Рынок насыщен предложениями, но качество изоляции — это то, что нельзя проверить «на глаз» при приемке. Плохо залитая эпоксидная смола в сухом трансформаторе приведет к появлению микротрещин через два года работы из-за термического расширения. В масляном трансформаторе некачественная сварка бака приведет к течи масла, что является экологической катастрофой и простоем оборудования.

На что смотреть при выборе поставщика:

1. Наличие собственных испытательных стендов. Производитель должен проводить испытания на частичные разряды (для сухих) и на герметичность под давлением (для масляных). Если завод отправляет продукцию на сторонние лаборатории — это удлиняет сроки и повышает риски.
2. Сертификация по местным стандартам. Для рынка СНГ и России критически важно наличие сертификатов соответствия ГОСТ и ЕАС. Продукция должна отвечать требованиям ГОСТ 15150 по климатическому исполнению. Например, для северных регионов нужны исполнения У1 или ХЛ1.
3. Опыт в реальных проектах. Попросите референс-лист. Компания ООО «Хэнань Тяньли Электрическое Оборудование», расположенная в промышленном кластере Наньян, имеет опыт поставок для Государственной электросетевой корпорации Китая и крупных инфраструктурных объектов, таких как атомная электростанция Янцзинхай. Такой бэкграунд говорит о том, что их системы контроля качества (ISO 9001) работают не на бумаге, а на производстве.

Мы рекомендуем запрашивать протоколы заводских испытаний (FAT) перед отгрузкой. В них должны быть указаны значения сопротивления изоляции, коэффициента трансформации и потерь короткого замыкания. Сравните эти данные с паспортными.

Часто задаваемые вопросы

Можно ли установить сухой трансформатор на улице?

Технически — да, но только в специальном всепогодном кожухе (IP54 и выше) с подогревом и вентиляцией. Без кожуха влага и пыль быстро разрушат изоляцию. Однако экономически это нецелесообразно: стоимость защищенного шкафа приблизит цену сухого трансформатора к цене масляного, лишив его главных преимуществ. Для улицы лучше брать герметичный масляный трансформатор.

Какой трансформатор тише работает?

Масляные трансформаторы обычно тише. Масло гасит вибрации магнитопровода. Сухие трансформаторы создают больше акустического шума из-за жесткого крепления обмоток и отсутствия демпфирующей жидкости. Если трансформаторная находится рядом с жилыми окнами или офисами, для сухой модели придется заказывать шумозащитный кожух или устанавливать виброизоляторы, что добавит к бюджету 5–10%.

Что делать, если нагрузка на объекте постоянно растет?

Если вы ожидаете роста нагрузки более чем на 20% в ближайшие 3 года, масляный трансформатор предпочтительнее благодаря лучшей способности переносить перегрузки без немедленного отключения. Сухой трансформатор при превышении номинала быстро нагревается, и защита отключит его по температуре. В таком случае лучше сразу закладывать запас мощности при покупке сухого трансформатора, выбирая модель на одну ступень мощнее расчетной.

Влияет ли влажность воздуха на работу сухого трансформатора?

Да, и значительно. Эпоксидная изоляция гигроскопична лишь поверхностно, но конденсат на поверхности может вызвать поверхностный пробой. В помещениях с высокой влажностью (бассейны, прачечные, пищевые производства) обязательно использование осушителей воздуха или поддержание температуры в помещении выше точки росы. Масляные трансформаторы в этом плане менее чувствительны, так как масло полностью изолировано от внешней среды герметичным баком.

Итоговая рекомендация: алгоритм выбора

Подводя итог, используйте следующий чек-лист для принятия решения:

Выбирайте сухой силовой трансформатор, если:

• Объект находится в черте города, в жилом или коммерческом здании.
• Требования пожарной безопасности запрещают использование горючих материалов.
• Нет возможности строить фундамент с маслосборником.
• Важна простота утилизации и экологичность.

Выбирайте масляный трансформатор, если:

• Подстанция расположена на открытой площадке или в отдельном одноэтажном здании.
• Бюджет на первоначальную закупку ограничен.
• Ожидаются частые и значительные перегрузки сети.
• Есть возможность регулярного технического обслуживания (забор проб масла).

Независимо от выбора, качество исполнения определяет срок службы. Инвестиции в оборудование от проверенного производителя с вертикально интегрированным циклом, такого как ООО «Хэнань Тяньли Электрическое Оборудование», позволяют снизить риски аварийных остановок. Их продукция, включая серии SC(B)12 и S13, проходит многоступенчатый контроль, что подтверждается успешной эксплуатацией в сложных климатических условиях Африки и Юго-Восточной Азии.

Остались сомнения по выбору мощности или типа исполнения? Наши инженеры помогут рассчитать оптимальную конфигурацию под ваши конкретные условия нагрузки и окружающей среды.

Свяжитесь с нами сегодня для получения технической консультации и коммерческого предложения.
